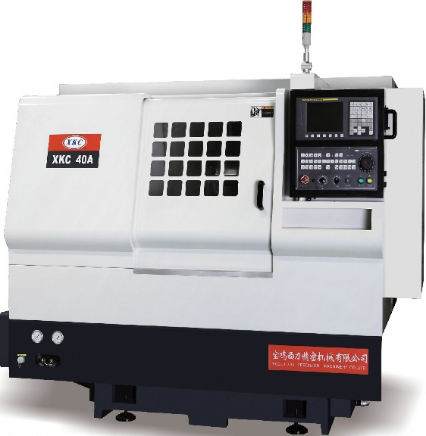

40A 系列斜床身精密數控車床



40A

系列斜床身精密數控車床



機床采用套筒式主軸,日本超高精密主軸軸承,保證主軸的高剛性和持久精度,主軸跳動<3μm。

高 效 率 加 工

機床主軸最高轉速4000轉/分鐘,X、Y 軸快移速度可達18米/分鐘??梢耘渲米詣铀土蠙C(jī),實現高速、高效自動化加工 。

床 身 結 構

高剛性密烘鑄鐵60°斜床身結構,排屑流暢,結構緊湊,造型美觀 。

高 精 度 進 給

進給各軸全伺候驅動,采用日本THK高精度滾珠絲杠,保證加工精度及長時間的精度保持,進給各軸重復定位精度<±1.5μm。

液 壓 刀 塔

采用高精度液壓刀塔,刀位數多,換刀高速、平穩、準確,大幅度節約加工時間

液 壓 尾 座

液壓式尾座,尾座導軌可拆卸,配置靈活,大大提高了軸類零件的加工精度和效率大幅度節約加工時間 。

強 力

高轉速、高精度液壓回轉缸,精密筒夾和高剛性精密動力卡盤配置,提高了韌性材料切削和強力切削的能力 。

數 統

采用FANUC數控系統,使機床具有高穩定性 。

機床規格參數

項目ITEM

40A

加工能力

Capacity

最大的回轉直徑 Max. swing diaover bed

φ400mm

滑板上面最大的回轉直徑Swing over cross slide

φ150mm

最大加工直徑 Max process diameter

φ400mm

最大加工長度 Max process length

400mm



主軸

Spindle

主軸最高轉速 Max spindle speed

4000r/min

主軸通孔直徑Spindle through hole diameter

φ57mm

主軸可通過棒料直徑Through hole diameter

筒夾(Collet chuck): φ42mm

卡盤(Chuck): φ45mm

主電機Main motor

5.5KW/7.5KW(15min.rated)(FANUC)

7.5KW(CTB)



刀塔

Turret

刀塔形式 Turret type

液壓刀架Hydraulic turret

刀位數 Number of stations

8

刀具尺寸 Tool size

20×20/φ25mm

尾座

Tailstock

尾座錐孔形式 Tailstock quill taper hole

MT4 NO.4

套筒直徑tailstock quill travel

φ60mm

套筒行程tailstock quill travel

80mm

快移速度Rapid feed

X/Z軸快進速度 Axis traverse

18m/min

X/Z進給電機 Feed motors

伺服1.2KW

X/Z軸行程 X/Z axis travel

220/450mm

C軸(僅40C)

最小控制角度 Min. control angle

0.001°(Bzi編碼器)

其它

Others

中空液壓卡盤Chuck

6"

中空液壓缸Rotating hydraulic cylinder

6"

電源容量Power capacity

12KVA

機床尺寸(長×寬×高) Floor Space

2360×1569×1780mm

機床重量 Mass of machine

3000kg about 3000kg
